Comment calculer la surface d’un terrain avec précision ? méthodes et outils

Le calcul précis de la surface d'un terrain est une étape cruciale dans de nombreux domaines, de l'immobilier à l'urbanisme en passant par l'agriculture. Une mesure exacte permet non seulement d'évaluer correctement la valeur d'une propriété, mais aussi de planifier efficacement son aménagement et son utilisation. Avec l'évolution des technologies, les méthodes de calcul se sont diversifiées, offrant des options adaptées à tous types de terrains et de besoins. Que vous soyez un propriétaire soucieux de connaître l'étendue exacte de votre bien ou un professionnel cherchant à optimiser vos relevés topographiques, maîtriser ces techniques est essentiel pour prendre des décisions éclairées.

Méthodes géométriques de calcul de surface

Les méthodes géométriques constituent la base du calcul de surface pour les terrains. Elles sont particulièrement utiles pour les parcelles de forme régulière ou pour obtenir une première estimation rapide. Ces techniques s'appuient sur des principes mathématiques fondamentaux et peuvent être appliquées avec un minimum d'équipement.

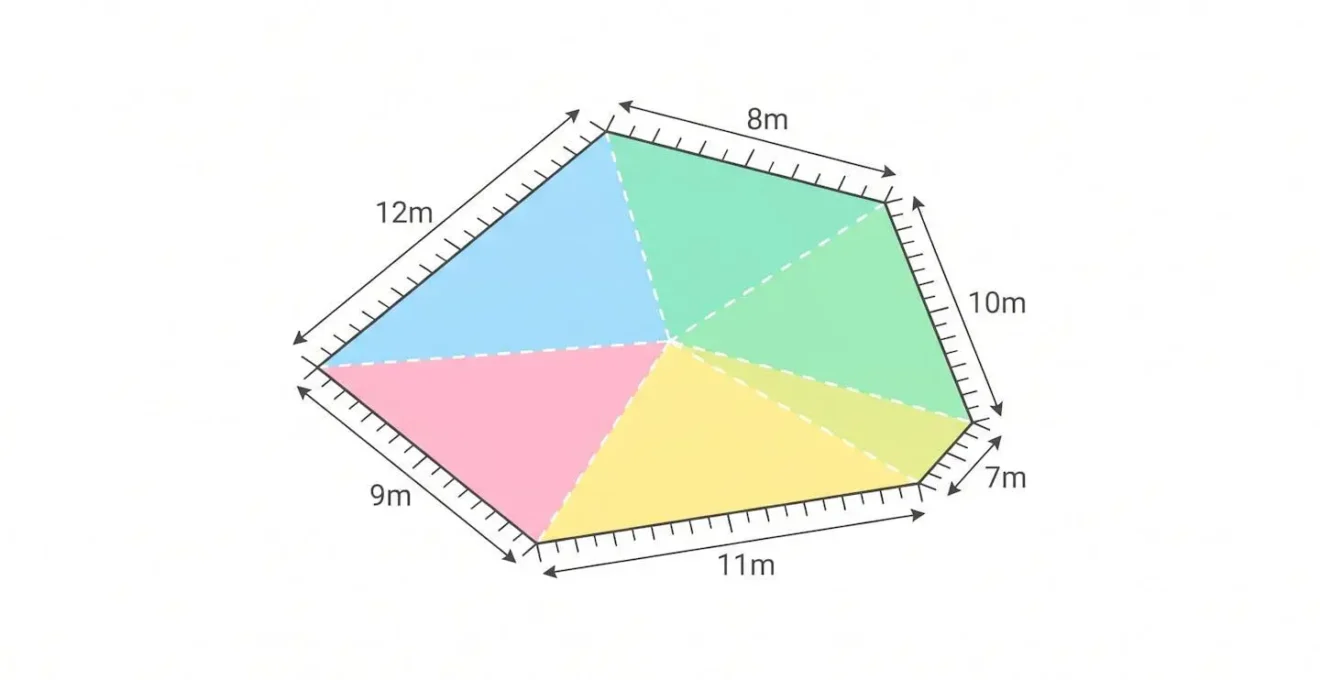

Triangulation pour terrains irréguliers

La triangulation est une méthode efficace pour calculer la surface de terrains aux formes irrégulières. Elle consiste à diviser la parcelle en plusieurs triangles, dont on peut facilement calculer la surface individuelle. Cette technique est particulièrement utile lorsque vous êtes confronté à un terrain aux contours complexes.

Pour appliquer cette méthode, vous devez :

1. Diviser le terrain en triangles en traçant des lignes imaginaires
2. Mesurer la base et la hauteur de chaque triangle
3. Calculer la surface de chaque triangle en utilisant la formule : Surface = (base × hauteur) ÷ 2
4. Additionner les surfaces de tous les triangles pour obtenir la surface totale du terrain

Cette approche peut être réalisée manuellement pour des terrains de taille modeste, mais pour des parcelles plus vastes ou plus complexes, l'utilisation d'outils numériques devient nécessaire pour garantir la précision des calculs.

Formule de héron pour polygones complexes

La formule de Héron offre une solution élégante pour calculer la surface de polygones complexes sans avoir besoin de connaître leur hauteur. Cette méthode est particulièrement utile lorsque vous ne pouvez pas mesurer directement la hauteur d'un triangle ou lorsque le terrain présente des angles difficiles à appréhender.

La formule de Héron s'énonce comme suit :

A = √(s(s-a)(s-b)(s-c))

Où :

• A est l'aire du triangle
• s est le demi-périmètre du triangle (a + b + c) / 2
• a, b et c sont les longueurs des côtés du triangle

Cette formule permet de calculer la surface d'un triangle en connaissant uniquement la longueur de ses côtés, ce qui la rend particulièrement adaptée aux terrains accidentés ou difficiles d'accès.

Méthode de décomposition en trapèzes

La décomposition en trapèzes est une alternative intéressante à la triangulation, surtout pour les terrains présentant des côtés parallèles. Cette méthode consiste à diviser le terrain en plusieurs trapèzes, dont la surface est plus simple à calculer que celle de triangles irréguliers.

Pour calculer la surface d'un trapèze, on utilise la formule :

Surface = (a + b) × h / 2

Où a et b sont les longueurs des côtés parallèles et h la hauteur du trapèze.

Cette approche est particulièrement efficace pour les terrains en pente douce ou les parcelles agricoles, où les lignes de culture créent naturellement des formes trapézoïdales.

Outils de mesure pour relevés topographiques

Les outils de mesure modernes ont révolutionné la précision et l'efficacité des relevés topographiques. Ces technologies permettent d'obtenir des mesures d'une exactitude sans précédent, même sur des terrains vastes ou complexes. Examinons les principaux outils utilisés par les professionnels pour calculer la surface des terrains avec une précision optimale.

Utilisation du théodolite électronique leica TS16

Le théodolite électronique Leica TS16 est un instrument de haute précision utilisé pour mesurer les angles horizontaux et verticaux dans les relevés topographiques. Cet outil sophistiqué combine les fonctionnalités d'un théodolite traditionnel avec des technologies de pointe pour offrir une précision remarquable.

Les avantages du Leica TS16 incluent :

• Une précision angulaire de 0,5 seconde d'arc
• Une portée de mesure sans réflecteur jusqu'à 1000 mètres
• Un système de visée automatique pour une efficacité accrue

Grâce à sa capacité à mesurer des distances et des angles avec une grande précision, le TS16 permet de calculer la surface d'un terrain en collectant des points de données précis qui peuvent ensuite être traités par des logiciels spécialisés.

Précision du GPS différentiel trimble r12i

Le GPS différentiel Trimble R12i représente une avancée majeure dans la technologie de positionnement par satellite. Cet outil offre une précision centimétrique, ce qui en fait un choix privilégié pour les relevés topographiques de grande envergure.

Les caractéristiques clés du Trimble R12i comprennent :

• Une précision horizontale de 8 mm + 1 ppm RMS
• Une précision verticale de 15 mm + 1 ppm RMS
• La capacité de fonctionner dans des environnements difficiles grâce à la technologie ProPoint GNSS

L'utilisation du GPS différentiel permet de réaliser des mesures rapides et précises sur de grandes surfaces, réduisant considérablement le temps nécessaire pour calculer la superficie d'un terrain complexe ou étendu.

Avantages des drones photogrammétriques DJI phantom 4 RTK

Les drones photogrammétriques, tels que le DJI Phantom 4 RTK, ont révolutionné la façon dont nous abordons les relevés topographiques. Ces appareils volants offrent une perspective unique et permettent de collecter rapidement des données sur de vastes zones.

Les principaux avantages de l'utilisation de drones pour le calcul de surface incluent :

• La capacité de couvrir de grandes superficies en peu de temps
• La possibilité d'accéder à des zones difficiles ou dangereuses
• La création de modèles 3D détaillés du terrain

Le DJI Phantom 4 RTK, en particulier, offre une précision de positionnement centimétrique, ce qui en fait un outil idéal pour la cartographie et le calcul de surface. Les images aériennes collectées peuvent être traitées pour créer des orthophotos et des modèles numériques de terrain d'une grande précision.

Logiciels de traitement : AutoCAD civil 3D vs. Pix4Dmapper

Une fois les données collectées sur le terrain, leur traitement est crucial pour obtenir des calculs de surface précis. Deux logiciels se distinguent particulièrement dans ce domaine : AutoCAD Civil 3D et Pix4Dmapper.

AutoCAD Civil 3D est particulièrement adapté aux projets d'ingénierie complexes et offre des fonctionnalités avancées pour le calcul de surface et la modélisation 3D. Pix4Dmapper, quant à lui, excelle dans le traitement des données issues de drones, permettant de générer rapidement des orthophotos et des modèles 3D précis.

Techniques avancées pour terrains complexes

Les terrains complexes, caractérisés par des reliefs accidentés, des obstacles naturels ou des formes irrégulières, nécessitent des approches plus sophistiquées pour calculer leur surface avec précision. Les techniques avancées combinent souvent des technologies de pointe avec des méthodes d'analyse innovantes pour surmonter ces défis.

Modélisation 3D par LiDAR terrestre

La technologie LiDAR (Light Detection and Ranging) terrestre représente une avancée significative dans la modélisation 3D des terrains complexes. Cette technique utilise des impulsions laser pour mesurer avec précision la distance entre le scanner et les différents points du terrain, créant ainsi un nuage de points dense et détaillé.

Les avantages du LiDAR terrestre pour le calcul de surface incluent :

• Une précision millimétrique dans la capture des détails du terrain
• La capacité de pénétrer la végétation pour mesurer le sol sous-jacent
• La possibilité de créer des modèles 3D extrêmement précis pour des calculs de surface complexes

Cette technologie est particulièrement utile pour les terrains présentant des variations d'élévation importantes ou des caractéristiques géologiques complexes, où les méthodes traditionnelles pourraient manquer de précision.

Correction des pentes avec le clinomètre suunto PM-5

Le clinomètre Suunto PM-5 est un outil essentiel pour corriger les effets des pentes sur les calculs de surface. Lorsqu'un terrain présente des inclinaisons significatives, la surface réelle peut être considérablement plus grande que sa projection horizontale.

Pour utiliser efficacement un clinomètre :

1. Mesurez l'angle d'inclinaison de la pente
2. Calculez la longueur réelle de la pente en utilisant la formule : Longueur réelle = Longueur horizontale / cos(angle d'inclinaison)
3. Utilisez cette longueur corrigée dans vos calculs de surface

Cette correction est cruciale pour obtenir une mesure précise de la surface réelle du terrain, en particulier dans les régions montagneuses ou les zones à forte topographie.

Intégration des données cadastrales GéoPortail

L'intégration des données cadastrales disponibles sur GéoPortail peut grandement améliorer la précision et la fiabilité des calculs de surface. GéoPortail est une plateforme en ligne qui fournit des informations géographiques détaillées, y compris des données cadastrales officielles.

L'utilisation de GéoPortail présente plusieurs avantages :

• Accès à des données cadastrales à jour et officielles
• Possibilité de comparer les mesures de terrain avec les données enregistrées
• Identification précise des limites de propriété légales

En combinant les données de GéoPortail avec vos propres mesures sur le terrain, vous pouvez obtenir une vision plus complète et précise de la surface réelle d'un terrain, tout en vous assurant de la conformité avec les enregistrements officiels.

Normes et réglementations françaises

En France, le calcul de la surface d'un terrain est encadré par diverses normes et réglementations qui visent à garantir la précision et la fiabilité des mesures. Ces standards sont essentiels pour assurer la cohérence des pratiques dans les domaines de l'urbanisme, de l'immobilier et de l'aménagement du territoire.

Conformité à la norme NF ISO 9836 pour le calcul des surfaces

La norme NF ISO 9836 est une référence incontournable pour le calcul des surfaces en France. Elle définit les principes de calcul des surfaces et des volumes dans les bâtiments, mais ses principes s'appliquent également au calcul de la surface des terrains.

Les points clés de la norme NF ISO 9836 incluent :

• La définition précise des différents types de surfaces (utile, habitable, etc.)
• Les méthodes de mesure standardisées pour garantir la cohérence des résultats
• Les règles de prise en compte des éléments spécifiques (murs, ouvertures, etc.)

La conformité à cette norme est essentielle pour assurer la validité légale et technique des calculs de surface, en particulier dans le contexte de transactions immobilières ou de projets d'aménagement.

Implications du plan local d'urbanisme (PLU) sur la mesure

Le Plan Local d'Urbanisme (PLU) joue un rôle crucial dans la détermination et l'interprétation des surfaces de terrain. Ce document d'urbanisme définit les règles d'utilisation des sols sur le territoire d'une commune, y compris les modalités de calcul des surfaces constructibles.

Les implications du PLU sur la mesure des surfaces incluent :

• La définition des coefficients d'occupation des sols (COS) et d'emprise au sol
• Les règles de calcul des surfaces de plancher et des surfaces taxables
• Les restrictions sur les surfaces constructibles dans certaines zones

Il est crucial de bien comprendre et respecter les dispositions du PLU lors du calcul des surfaces, car elles peuvent avoir un impact significatif sur la valeur et l'utilisation potentielle d'un terrain.

Certification par un géomètre-expert DPLG

En France, la certification des mesures de surface par un géomètre-expert DPLG (Diplômé Par Le Gouvernement) est souvent requise pour garantir la validité légale des calculs. Ces professionnels sont formés et habilités à réaliser des mesures précises et conformes aux normes en vigueur.

Le rôle du géomètre-expert DPLG dans le calcul des surfaces comprend :

• La réalisation de relevés topographiques précis
• L'application des normes et réglementations en vigueur
• La production de documents officiels certifiant la surface d'un terrain

Faire appel à un géomètre-expert DPLG est particulièrement important lors de transactions immobilières, de litiges sur les limites de propriété, ou pour des projets d'aménagement nécessitant une grande précision dans le calcul des surfaces.

Analyse comparative des méthodes de calcul

Le choix de la méthode de calcul de surface dépend de nombreux facteurs, notamment la précision requise, le budget disponible, et la complexité du terrain. Une analyse comparative des différentes approches permet de déterminer la méthode la plus appropriée pour chaque situation.

Précision vs. coût : méthodes traditionnelles et technologies modernes

La comparaison entre les méthodes traditionnelles et les technologies modernes révèle un compromis entre précision et coût :

Les méthodes traditionnelles, bien que moins coûteuses, peuvent manquer de précision sur des terrains complexes. En revanche, les technologies modernes offrent une grande précision mais à un coût plus élevé. Le choix dépendra donc des exigences spécifiques du projet et du budget disponible.

Facteurs influençant le choix de la méthode de mesure

Plusieurs facteurs entrent en jeu dans le choix de la méthode de mesure la plus appropriée :

• La taille et la complexité du terrain : les grandes surfaces ou les terrains accidentés peuvent nécessiter des méthodes plus avancées.
• La précision requise : certains projets, comme les travaux d'ingénierie, exigent une précision millimétrique.
• Les contraintes réglementaires : certaines transactions ou procédures administratives peuvent imposer l'utilisation de méthodes spécifiques.
• L'accessibilité du terrain : des zones difficiles d'accès peuvent nécessiter l'utilisation de drones ou de technologies à distance.
• Le budget et les délais du projet : les contraintes financières et temporelles peuvent limiter les options disponibles.

En évaluant ces facteurs, il est possible de déterminer la méthode de mesure offrant le meilleur rapport qualité-prix pour chaque situation spécifique.

Études de cas : terrains urbains vs. ruraux

L'application des différentes méthodes de calcul de surface varie considérablement entre les terrains urbains et ruraux. Examinons deux études de cas pour illustrer ces différences :

Cas 1 : Terrain urbain de 500 m² dans une zone densément construite

Pour ce type de terrain, les défis incluent :

• La présence de bâtiments adjacents limitant la visibilité
• Des restrictions légales strictes sur l'utilisation des drones
• La nécessité d'une grande précision pour respecter les règlements d'urbanisme

Dans ce cas, l'utilisation d'un théodolite électronique combiné à des mesures manuelles s'est avérée la méthode la plus efficace, offrant une précision suffisante tout en respectant les contraintes urbaines.

Cas 2 : Terrain rural de 10 hectares avec relief varié

Les défis pour ce terrain incluent :

• Une grande superficie à couvrir
• Des variations de relief importantes
• La présence de zones boisées limitant la visibilité au sol

Ici, l'utilisation d'un drone équipé d'un système photogrammétrique RTK s'est révélée la solution idéale, permettant une cartographie rapide et précise de l'ensemble du terrain, y compris des zones difficiles d'accès.

Ces études de cas démontrent l'importance d'adapter la méthode de calcul aux spécificités de chaque terrain, qu'il soit urbain ou rural, pour obtenir les résultats les plus précis et efficaces possible.
